SM5101系列 SM5101 SOP-8 充電+觸摸+發執絲控制多合一IC觸摸打火機專用IC，具電池過充過放 觸摸控制 發熱絲電流控制多功能為一體,簡化了產品設計
昱燦-海川 SM5101 SOP-8 充電+觸摸+發執絲控制多合一IC觸摸打火機方案
主要應用領域： 電子打火機,電子觸摸打火機
引腳兼容型號：
SM5101.PDF
昱燦-海川 SM5101 SOP-8 充電+觸摸+發執絲控制多合一IC觸摸打火機方案
主要應用領域： 電子打火機,電子觸摸打火機
引腳兼容型號：
SM5101.PDF
概述：
SM5101是一款針對電子點煙器的專用芯片，具有完整的充電功能和完善的電池保護功能，還具有觸摸控制開關。SM5101具有發熱絲短路保護功能，在負載電阻小于0。8Ω電阻時輸出截止。SM5101還具有省電模式，在省電模式下靜態待機電流小于1uA。SM5101具有完善的電池保護功能，具有過流、過壓、恒流、恒壓、溫度保護等功能。當鋰電池充電電壓小于2。7V時為涓流充電，可以保證不損壞電池；當鋰電池電壓大于2。7V后，開始大電流恒流充電；當電壓接近4。2V時，充電電流逐步減小，充電電流小于一定閾值后，SM5101就截止充電。充電電壓檢測誤差可以做到±1%。SM5101具有觸摸檢測功能，其功能是用可變面積的按鍵取代傳統按鍵，可以減少外圍器件。
特性：
?省電模式下，低靜態待機電流（＜1uA）
?輸出短路保護功能
?欠壓保護功能
?過溫保護功能
?直接從 USB 端口給單節鋰離子電池充電
?精度達到±1%的 4.2V 預設充電電壓
?完善的 LED 工作指示功能
?自動再充電
?增加獨立的充電端口，充電時也能點煙
?2.7V 涓流充電
?觸摸檢測功能
?SOP-8

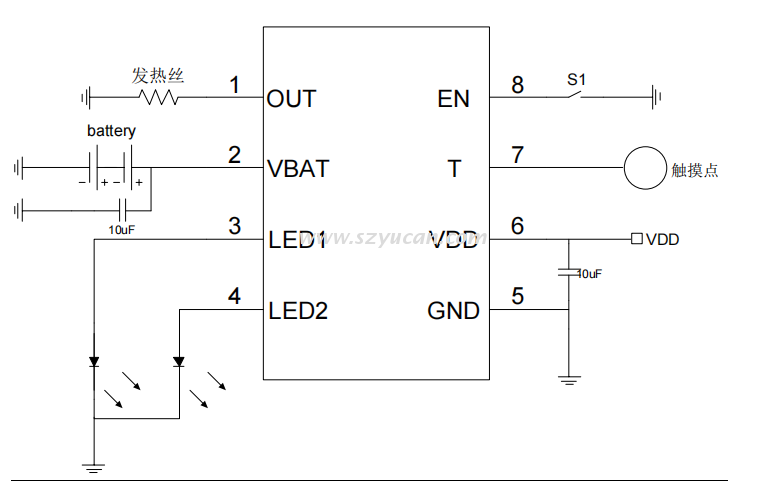

典型應用：
功能描述
充電功能
當 VDD 引腳電壓升至 UVLO 門限電平以上或當一個電池與充電器輸出端相連時，一個充電循環開始。
如果 BAT 引腳電平低于 2.7V，則充電器進入涓流充電模式。在該模式中，SM5101 提供約 1/10 的設定充電
電流，以便將電池電壓提升到一個安全電平，從而實現滿電流充電。當 BAT 引腳電壓升至 2.7V 以上時，充
電器進入恒流模式，此時向電池提供恒定的充電電流。當 BAT 引腳電壓達到最終浮充電壓（4.2V）時，SM5101
進入恒壓充電模式，且充電電流開始減小。當充電電流降至設定值的 1/10，充電循環結束。
一旦充電循環被終止，SM5101 立即采用一個具有 3ms 濾波時間的比較器來對 BAT 引腳上的電壓進行
連續監控。當電池電壓降至 4.05V（大致對應于電池容量的 80％至 90％）以下時，充電循環重新開始。這
確保了電池被維持在（或接近）一個滿充電狀態，并免除了進行周期性充電循環啟動的需要。
觸摸功能
當 SM5101 的 EN 腳被置 GND 且 BAT 電壓大于 3.0V 時，T 腳開始進行觸摸檢測功能。當出現第一次
觸摸時，OUT 打開輸出；如果 9S 內沒有第二次觸摸，第一次觸摸 9S 后 OUT 就自動關閉輸出；如果 9S 之
內有第二次觸摸，則 OUT 關閉輸出。
由于不同應用和 PCB 板不同，會影響 SM5101 的靈敏度。因此 SM5101 提供了外部調節靈敏度的方法：
可以在 T 腳并聯一個小電容 Cs（1pF≤Cs≤50pF），Cs 不接時靈敏度最高；增加 Cs 的容值會降低靈敏度。
LED 顯示功能
在 SM5101 進入充電模式時，LED1 在電池充滿電壓之前處于常亮狀態；當電池充滿時 LED1 會閃 20
下后滅（50%占空比，2Hz）。
當 EN 接地時，LED2 處于常亮狀態；當 EN 懸空時，LED2 處于常滅狀態。
當?shù)谝淮斡|摸 OUT 打開時，LED1 會先漸亮（約 1s），然后經歷 8s 的常亮狀態，最后閃兩下（50%占
空比，2Hz）。漸亮電流變化過程如下：0->40uA->200uA->800uA->1.5mA->3mA->5mA->9mA->15mA
當 EN 接地時，有觸摸且電池電壓低于 3.05V 時，OUT 不會打開，然后 LED1 會閃 20 下（50%占空比，
2Hz）后滅或者 EN 懸空閃燈直接滅進入休眠。
