昱燦 YB5303 SOT23-6 升壓充電 5V升壓充3節12.6V 外置mos充電電流0.5-5A
YB5303 主要應用產品領域： 電動工具,筋膜槍,
YB5303 引腳兼容替代型號：
概述∶

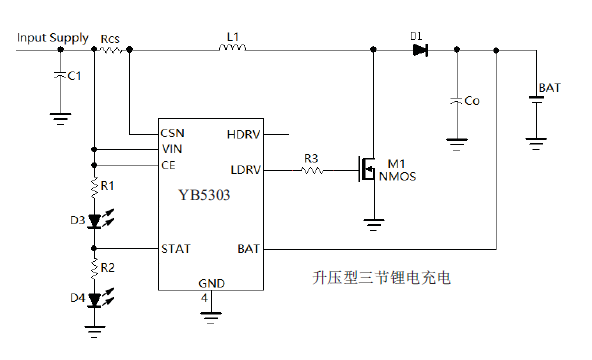

YB5303是一款工作于2.7V到6.5V的PFM升壓型三節鋰電池充電控制集成電路。YB5303采用恒流和準恒壓模式（Quasi-CVM）對電池進行充電管理，內部集成有基準電壓源，電感電流檢測單元，電池電壓檢測電路和片外場效應晶體管驅動電路等，具有外部元件少，電路簡單等優點。當接通輸入電源后，YB5303進入充電狀態，控制片外N溝道MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道 MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道MOSFET再次導通，如此循環。當BAT管腳電壓第一次達到內部設置的12.6V（典型值時，YB5303進入準恒壓充電模式，以較小電流對電池充電。只有當BAT管腳電壓第二次達到12.6V時，充電過程才結束，片外N溝道MOSFET保持截止狀態。當BAT管腳電壓下降到再充電閾值時，YB5303再次進入充電狀態。 YB303最高工作頻率可達1MHz，工作溫度范圍從-40℃到+85℃。當電池電壓低于輸入電壓或電池短路時，YB5303在片外N溝道MOSFET和P溝道MOSFET的共同作用下，用較小電流繼續對電池充電，對電池起到保護作用。其他功能包括芯片使能輸入，狀態指示輸出端等。 YB5303采用8管腳的SOP8封裝。
特點∶
● 輸入電壓范圍∶ 2.7V 到6.5V
● 工作電流∶ 280微安@VIN=SV
● 電感電流檢測
● 高達1MHz開關頻率
● 準恒壓充電模式補償電池內阻和電池連接線
電阻產生的電壓損失
● 自動再充電功能
● 高達35W輸出功率
●當電池電壓低于輸入電壓或者電池短路時，以較小電流充電。
● 輸入電源的自適應功能
● 芯片使能輸入端
● 電池端過壓保護
● 狀態指示輸出
● 工作溫度范圍∶ -40℃到85℃
● 8管腳SOP8封裝
● 產品無鉛，滿足rohs指令要求，不含鹵素應用∶
● 三節鋰電池充電控制● 按摩機，筋膜槍等● 音響● 獨立充電器
