YB6502 SOP-8L(EP) 5V升壓7.2V 1A 磷酸鐵鋰充電
YB6502 5V輸入雙節串聯磷酸鐵鋰電池升壓充電芯片
概述：
YB6502是一款5V輸入支持兩節串聯磷酸鐵鋰電池的升壓充電管理應用。采用了關升壓結構，帶有散熱片的S0P8封裝與較少的外部元件數目使得YB6502成為便攜式應用的理想選擇.YB6502輸入電壓為5V，內置自適應環路智能調節充電電流，防止拉低充電器輸出可以適合USB電源和適配器電源工作
熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓始于7.2V，也可通過外圍電阻調節。而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時，YB6502將自動終止充電循環
當輸入電壓（交流適配器或USB電源）被拿掉時，YB6502自動進入一個低電流狀態，將電池漏電流降至2uA以下.YB6502的其他特點包括欠壓閉鎖、自動再充電和指示充電LED狀態引腳
特性：
5V輸入給雙節串聯磷酸鐵鋰電池充電
充電電流外部電阻可調節
自動跟蹤調節輸入電流，匹配所有適配器
1.0MHz開關頻率，可支持4.7u電感
恒壓充電電壓精度達到±1%的7.2V，也可以通過外圍電阻調節充電電壓
恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式
充電狀態LED指示輸出
電源電壓掉電時自動進入低功耗的睡眠模式
自動再充電
C/10充電終止
采用8引腳SOP-PP封裝。

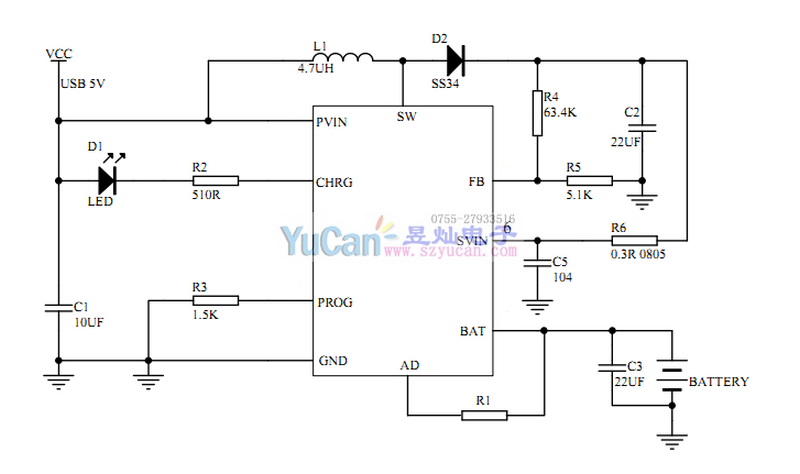

典型應用：
