YB2416 低成本3A電流同步降壓車充芯片
概述：
YB2416是支持高電壓輸入的同步降壓電源管理芯片，在4-30V的寬輸入電壓范圍內可實現3A的連續電流輸出。通過調節FB端口的分壓電阻，可以輸出1.8V到28V的穩定電壓.YB2416具有優秀的恒壓/恒流（CC/C）特性.YB2416采用電流模式的環路控制原理，實現了快速的動態響應.YB2416工作開關頻率為130kHz，具有良好的EMI特性。
YB2416內置線電壓補償，可通過調節FB端口的分壓電阻阻值來實現.YB2416不僅可實現單芯片降壓電源管理方案，還可以與QC2.0/QC3.0識別芯片構成快速充電電源管理方案。另外，芯片包含多重保護功能：過溫保護，輸出短路保護和輸入欠壓/過壓保護等。YB2416采用SOP8的標準封裝。
特性：
寬輸入電壓范圍：4V至30V
寬輸出電壓范圍：1.8V至28V
效率可高達92%以上
超高恒流精度：±5%
恒壓精度：±2%
無需外部補償
開關頻率：130kHz
輸入欠壓/過壓、輸出短路和過熱保護
輸出電流：3A
SOP-8封裝

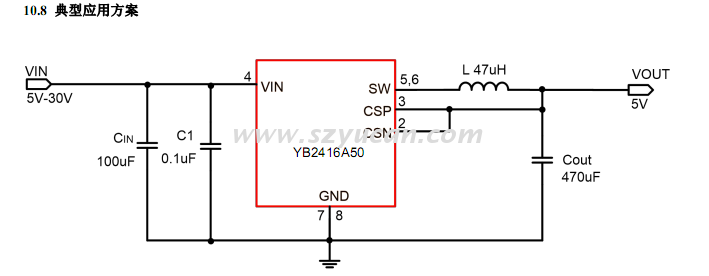

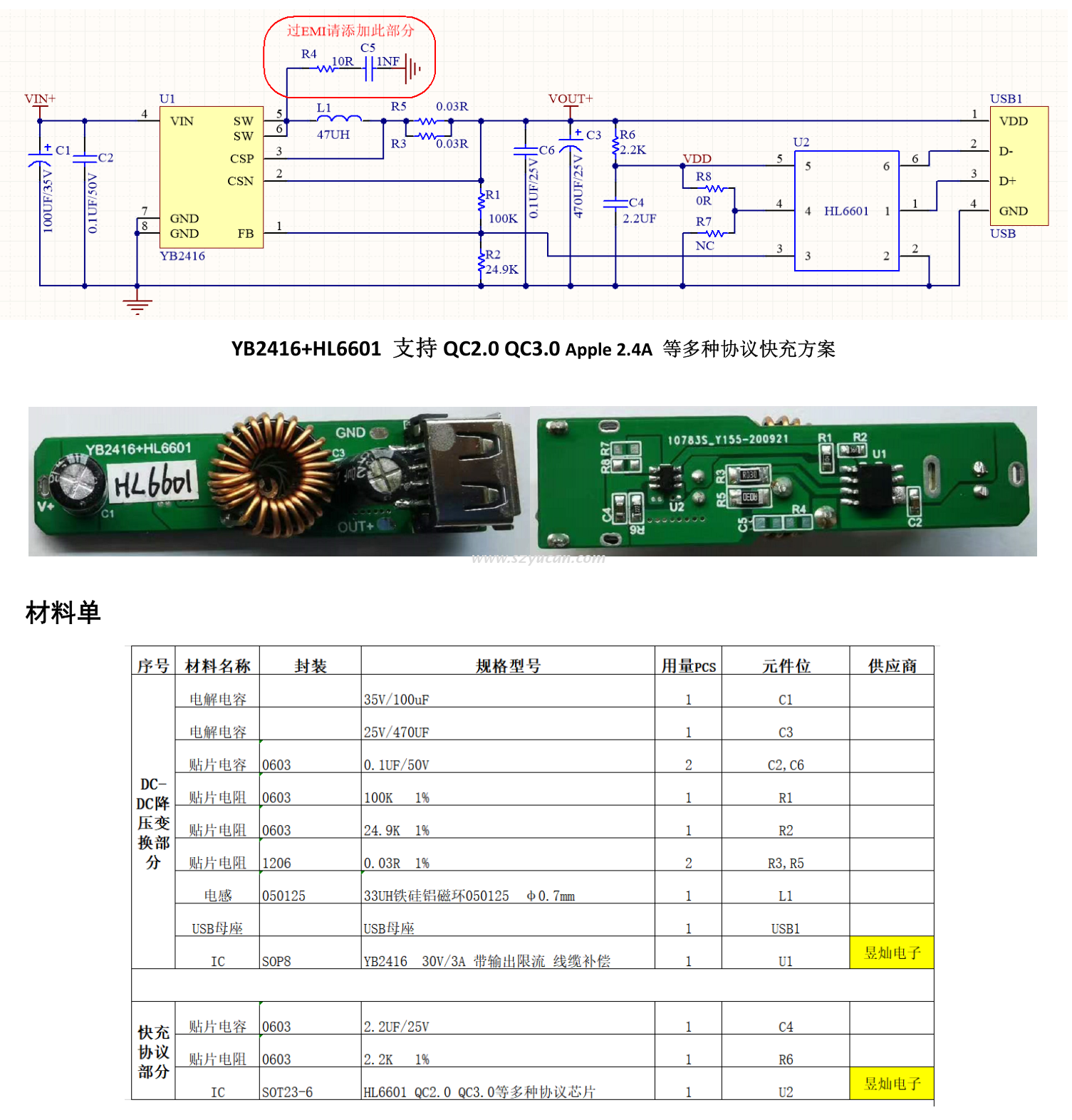

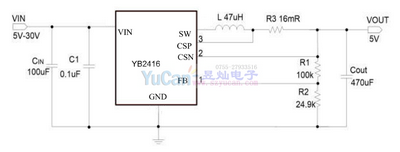

典型應用：
|
YB2416A50 SOP-8 30V 3A 固定5V 輸出 5%高恒流精度 欠壓過流過溫保護
|
YB2416 SOP-8 SOP8封裝30V耐壓 輸出電流3A 輸出電壓可調 輸出限流調節 外部線補功能車充IC 過流打隔保護
PCB 布線示意 EMC優化
