TP4067-3.7V SOT23-6 3.7V 磷酸鐵鋰充電
TP4067-2.8V SOT23-6 鈦酸鋰電池充電
TP4067-4.2V SOT23-6
TP4067-4.35V SOT23-6 鋰電充電
主要應用領域：
引腳兼容型號：
TP4067 應用文檔/數據手冊/PDF下載
TP4067-3.7V.PDF
TP4067-4.2V.PDF
TP4067-4.35V.PDF
TP4067 帶電池反接保護500MA線性鋰電池充電芯片
概述：
TP4067是一款完整的單節鋰電池充電器，帶電池正負極反接保護輸入電源正負極反接保護的單芯片，兼容大小3mA-600mA充電電流。采用涓流、恒流、恒壓控制，SOT23-6封裝與較少的外部元件數目使得TP4067成為便攜式應用的理想選擇.TP4067可以適合USB電源和適配器電源工作。
由于采用了內部 PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓可分為三檔：4.35V、4.2V、3.7V充電電流可通過一個電阻器進行外部設置。當電池達到預設電壓之后，充電電流降至設定值1/10，TP4067將自動終止充電當輸入電壓（交流適配器或USB電源）被拿掉時，TP4067自動進入一個低電流狀態，電池漏電流在1uA以下.TP4067的其他特點包括電源自適應、欠壓閉鎖、自動再充電和兩個用于指示充電結束和輸入電壓接入的狀態引腳。
特性：
兼容大小3mA-600mA的可編程充電電流
Vcc輸入端反接保護
鋰電池正負極反接保護
用于單節鋰離子電池：
電源自適應；
具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能；
帶涓流、恒流、恒壓控制；
可直接從USB端口給電池充電；
精度達到1%的預設充電電壓
最高輸入可達8.0V
自動再充電
2個充電狀態開漏輸出引腳
C/10充電終止；
待機模式下的供電電流為65μA
軟啟動限制了浪涌電流；
采用6引腳SOT-23封裝。

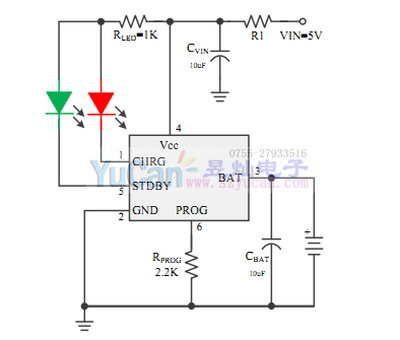

典型應用：
