TP4065 帶反接保護單節鋰電池充電芯片
概述：
TP4065是一款完整的單節鋰電池充電器，帶電池正負極反接保輸入電源正負極反接保護的單芯片，兼容大小3mA-600mA充電電流。采用涓流恒流、恒壓控制，SOT23-5封裝與較少的外部元件數目使得TP4065成為便攜式應用的理想選擇.TP4065可以適合USB電源和適配器電源工作。
由于采用了內部 PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充滿電壓可分為兩檔：4.35V、4.2V。充電電流可通過一個電阻器進行外部設置。當電池達到預設電壓之后，充電電流降至設定值1/10，TP4065將自動終止充電。
當輸入電壓（交流適配器或USB電源）被拿掉時，TP4065自動進入一個低電流狀態，電池漏電流在1μA以下.TP4065的其他特點包括電源自適應、欠壓閉鎖、自動再充電和一個用于指示充電狀態的引腳。
特性：
兼容大小3mA-600mA的可編程充電電流
Vcc輸入端反接保護；
鋰電池正負極反接保護
用于單節鋰離子電池
電源自適應；
具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能：
帶涓流、恒流、恒壓控制；
可直接從USB端口給電池充電
精度達到±1%的預設充電電壓
最高輸入可達8.0V
自動再充電
1個充電狀態開漏輸出引腳；
C/10充電終止：
待機模式下的供電電流為65uA
軟啟動限制了浪涌電流
采用5引腳SOT23封裝

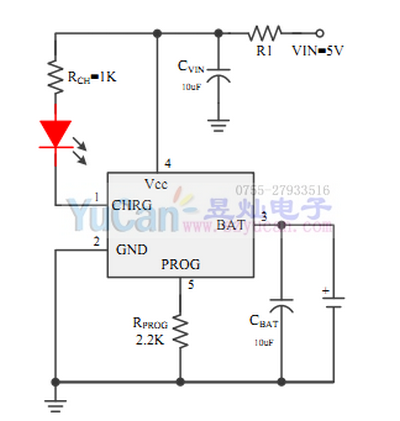

典型應用：
