TP4056 MSOP-8 4.2V
TP4056 1A線性鋰電池充電芯片
概述：
TP4056是一款完整的單節鋰離子電池采用恒定電流恒定電壓線性充電器。其底部帶有散熱片的SOP8/MSOP8封裝與較少的外部元件數目使得TP4056成為便攜式應用的理想選擇.TP4056可以適合USB電源和適配器電源工作由于采用了內部 PMOSFET架構，加上防倒充電路，所以不需要外部隔離二極管。
熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。充電電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當充電電流在達到最終浮充電壓之后降至設定值1/10時，TP4056將自動終止充電循環。
當輸入電壓（交流適配器或USB電源）被拿掉時，TP4056自動進入一個低電流狀態，將電池漏電流降至2uA以下.TP4056在有電源時也可置于停機模式，以而將供電電流降至55uA.TP4056的其他特點包括電池溫度檢測、欠壓閉鎖、自動再充電和兩個用于指示充電、結束的LED狀態引腳
特性：
高達1000mA的可編程充電電流
無需 MOSFET、檢測電阻器或隔離二極管
用于單節鋰離子電池、采用SOP封裝的完整線性充電器
恒定電流/恒定電壓操作，并具有可在無過熱危險的情況下實現充電速率最大化的熱調節功能
精度達到±1.5%的4.2V預設充電電壓
用于電池電量檢測的充電電流監控器輸出
自動再充電
充電狀態雙輸出、無電池和故障狀態顯示
C/10充電終止
待機模式下的供電電流為55uA
2.9V涓流充電器件版本
軟啟動限制了浪涌電流
電池溫度監測功能
采用8引腳SOP-PP/MSP-PP封裝。

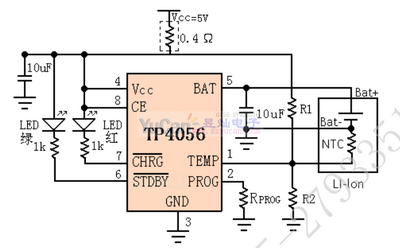

典型應用：
