G1506 SOT23-5 LED驅動 最大串聯7顆LED燈
G1506小電流升壓型LED驅動芯片
概述：
G1506是一種專為以恒定電流來驅動白光LED而設計的升壓型DC/DC變換器。該器件能利用一節鋰離子電池來驅動兩個、三個或四個串聯的LED采用LED串聯連接的方法可以提供相等的LED電流·從而能獲得均勻的亮度且無需鎮流電阻器。
G1506的開關頻率為1.3MHz，因而允許采用小巧的外部元件。由于可使用數值僅為0.22uF的輸出電容器，因此，與其他的解決方案相比，在占用空間和成本上均有所節省。95mV的低反饋電壓最大限度地降低了電流調節電阻器的功耗，從而提高了效率。
G1506采用SOT-23封裝
特性：
固有匹配的LED電流
高效率：84%（典型）
可由一個3.2V電源驅動多達四個LED
可由一個5V電源驅動多達六個LED
性能穩定的36V雙極開關
快速1.3MHz開關頻率
采用高度僅1mm的纖巧型電感器
只需0.22uF的輸出電容器
采用扁平的SC70和 ThinSOT封裝

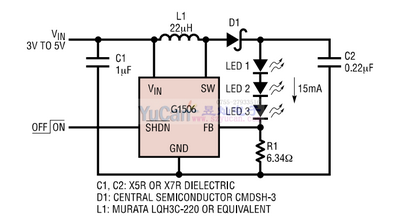

典型應用：
