YB53300 SOT23-6 升壓充電 輸出電壓/充電電壓可調
主要應用領域：
引腳兼容型號：
YB53300 多節串聯電池升壓充電控制器
概述：
YB53300是一款工作于4V到28V的PFM升壓型電池充電控制集成電路.YB53300內部集成有基準電壓源，+5V電壓調制單元，電感電流檢測單元，電池電壓檢測電路和片外N溝道 MOSFET驅動電路等，具有外部元件少，電路簡單等優點。
當接通輸入電源時，YB53300進入充電狀態，控制片外N溝道 MOSFET導通，電感電流上升，當上升到外部電流檢測電阻設置的上限時，片外N溝道MOSFET截止，電感電流下降，電感中的能量轉移到電池中。當電感電流下降到外部電流檢測電阻設置的下限時，片外N溝道 MOSFET再次導通，如此循環。電池電壓通過電阻分壓網絡反饋到FB管腳，當FB管腳電壓達到1.205V（典型值）時，充電過程結束，片外N溝道 MOSFET保持截止?fàn)顟B(tài)。當FB管腳電壓下降到再充電閾值時，YB53300再次進入充電狀態.YB53300最高工作頻率可達MHz，工作溫度范圍從-40℃到+85℃
YB53300采用6管腳的SOT23封裝。
特性：
輸入電壓范圍：4V到28V
電感電流檢測
電池電壓監測
高達1MHz開關頻率
自動再充電功能
高達25W輸出功率
5V，5mA內部穩壓器
工作溫度范圍：-40℃到85℃
6管腳SOT23封裝
產品無鉛，滿足rohs指令要求，不含鹵素
（注意：無充狀態電指示燈）

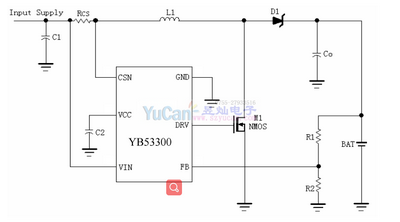

典型應用：
