YB1205B SOT23-6 外置mos 限流過流不突變
YB1205B 外置MOS異步升壓恒流LED驅動控制器
概述：
YB1205B是一種輸入電壓范圍寬(0.8~5.5V)，可調恒定電流和限定電流兩種模式來驅動白光LED而設計的升壓型DCDC變換器。采用變頻模式，逐周期限流，使輸入輸出電流隨電源電壓降低均勻變化。該器件能利用單節或雙節干電池驅動單顆大功率白光LED，同樣可以利用一節鋰電池驅動兩顆、三顆或多顆WLED。驅動WLED串聯連接的方法可以提供相等的WLED電流，從而獲得均勻的亮度
46mV的低反饋電壓最大限度地降低了電流調節電阻器的功耗，從而提高了效率46mV的限流反饋電壓，可根據不同需求來設置限流值。
特性：
MOS管外置，輸出電壓可調，可驅動高壓、大功率負載，如10V1A。
驅動0.3W-7W的單顆白光LED
可驅動多顆LED燈效率高達90%
0.8V極低的工作電壓（VDD接Vout）
恒流精度：±5%
限流精度±6%；超低限流電壓46mV
芯片VDD過壓停機
溫度保護功能（130℃保護點）

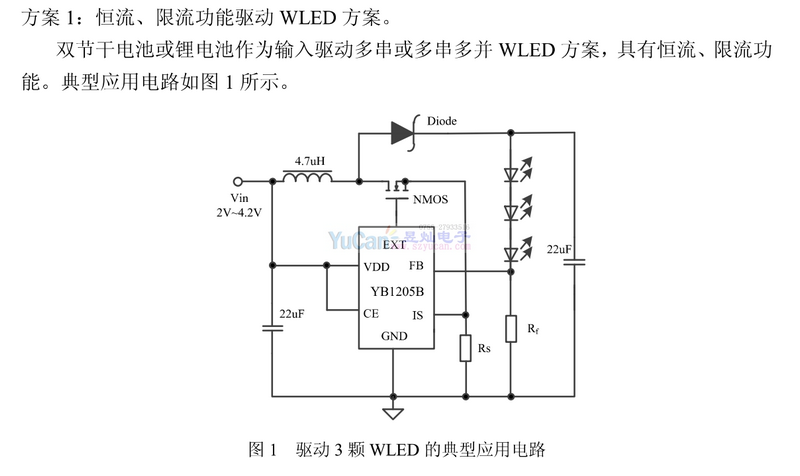

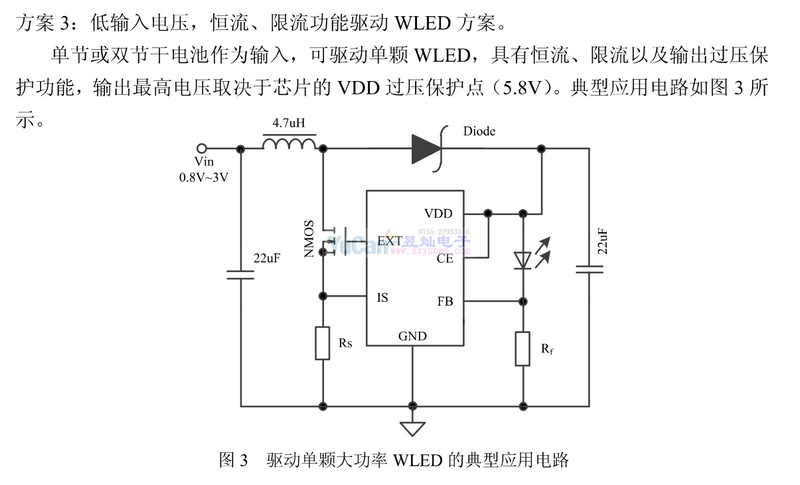

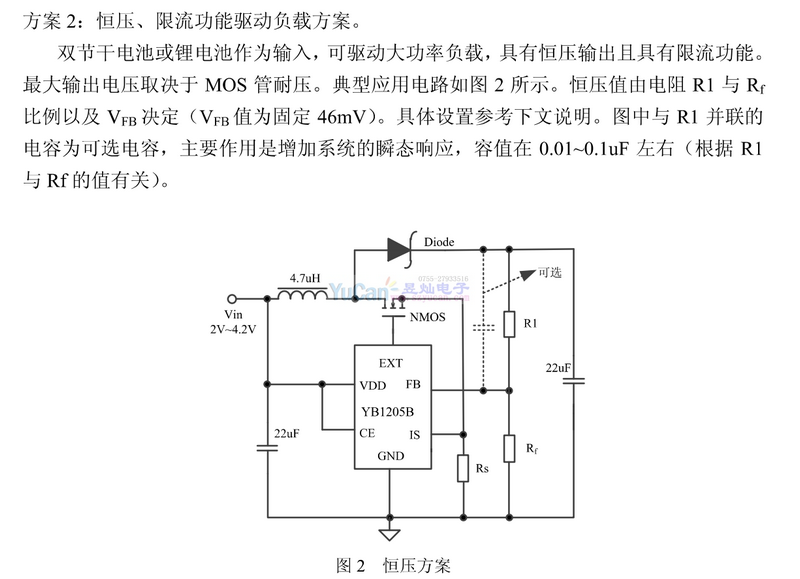

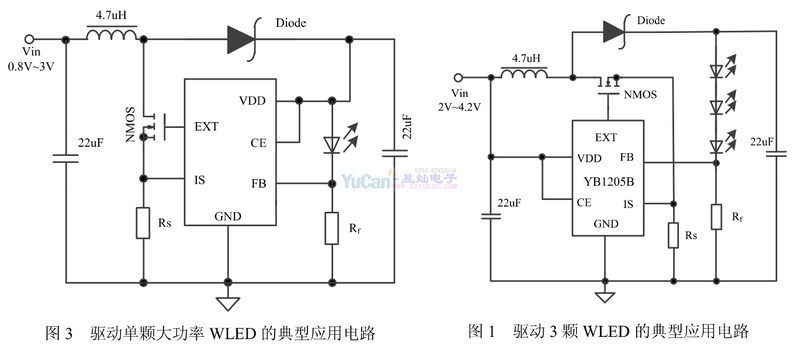

典型應用：
