您現在的位置：首頁 ? 產品中心 ? IC系列產品 ? 電池充電 ? 充電保護二合一

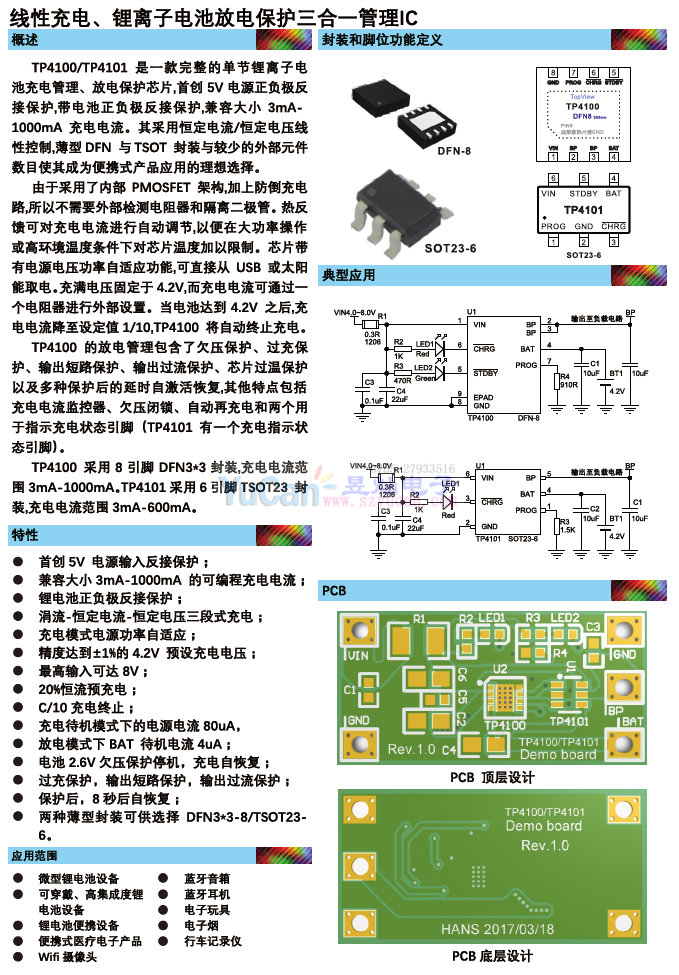

TP4101 SOT23-6 充電0.5A 過流保護1A
TP4100-42 DFN3x3-8 充電1A 過流保護1A
概述
TP4100/TP4101是一款完整的單節鋰離子電池充電管理、放電保護芯片，首創5V電源正負極反接保護，帶電池正負極反接保護，兼容大小3mA-1000mA充電電流。其采用恒定電流/恒定電壓線性控制，薄型DFN與TSOT封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。由于采用了內部PMOSFET架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能，可直接從USB或太陽能取電。充滿電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V之后，充電電流降至設定值1/10，TP4100將自動終止充電。TP4100的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自激活恢復，其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電狀態引腳（TP4101有一個充電指示狀態引腳）。TP4100采用8引腳DFN3*3封裝，充電電流范圍3mA-1000mA。TP4101采用6引腳TSOT23封裝，充電電流范圍3mA-600mA。
特點
·首創5V電源反接保護；
·兼容大小3mA-1000mA的可編程充電電流；
·涓流-恒定電流-恒定電壓三段式充電；
·充電模式電源功率自適應；
·精度達到±1%的4.2V預設充電電壓；
·最高輸入可達8V；
·20%恒流預充電；
·C/10充電終止；
·充電待機模式下的電源電流80uA，
·放電模式下BAT待機電流4uA；
·電池2.6V欠壓保護停機，充電自恢復；
·過充保護，輸出短路保護，輸出過流保護；
·保護后，8秒后自恢復；
·兩種薄型封裝可供選擇DFN3*3-8/TSOT23-6。
