TD8655 QFN4x4-20 外置mos同步降壓
TD8655 40V/10A外置MOS 1/2/4路輸出限流同步降壓芯片
概述：
TD8655是一款DC/DC同步降壓控制器，具有四個限流引腳，適用于多種多輸出應用。它的設計允許在9V至40V的寬電源電壓范圍內工作。它具有高側和低側驅動器，允許使用兩個外部電源NMOS進行同步配置。該IC可在恒定電流（CC）和恒定電壓（CV）模式下工作TD8655作為DC-DC降壓控制器工作，在1.2V至28V的恒定電流（CV）下提供多路輸出，輸出電流高至10A或以上。它具有恒定電流（CC）模式，因此可以在外部設置輸出電流，精度為±7%
電流模式控制和外部電源反饋控制具有良好的線路和負載調節，靈活的外部設計有四個獨立的電流限制控制引腳，用于四個獨立負載。每個電流限制可以通過電阻器（RCS）設置為100mv。輸出峰值電流限制在正常操作期間工作
特性：
Vin:8.5V to 40V
Vout: 1.2V to 28V; typical at 5V
CC/CV Mode Control
PFM Mode for Increased Light Load Efficiency
4 outputs current precision OCP: Adjustable Current-Limit Protection
Burst mode when OCP/SCP occur
Protection
NMOS peak current limit: accuracy: ~10%
Output short protection: reduce input current to less than 20mA(RMS）
OVP(output Over-Voltage Protection）
Output FB short protection
Temperature shut down(OTP）
Adjustable Output Cable Resistance Compensation
Duty:0~97%
Switching Frequency: 100kHz to 300KHz
Integrated MOSFET Drivers
QFN20 Package

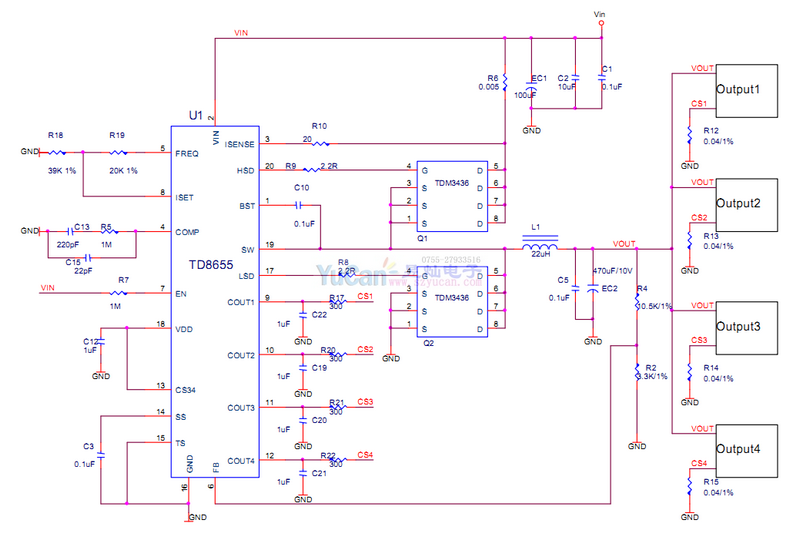

典型應用：
