YB4014 ESOP-8 單節 3.6V 3.6-4.5V可調
YB4014 1A線性磷酸鐵鋰電池充電芯片
概述：
YB4014是可以對單節磷酸鐵鋰電池進行恒流/怛壓充電管理的集成電路。該器件內部包括功率晶體管，不需要外部的電流檢測電阻和阻流二極管。
YB4014只需要極少的外圍元器件，非常適合于便攜式應用的領域。熱調制電路可以在器件的功耗比較大或者環境溫度比較高的時候?qū)⑿酒瑴囟瓤刂圃诎踩秶鷥?nèi)。內部固定的恒壓充電電壓為3.6V，也可以通過一個外部的電阻調節。充電電流通過一個外部電阻設置。當輸入電壓（交流適配器或者USB電源）掉電時，YB4014自動進入低功耗的睡眠模式，此時電池的電流消耗小于3微安。其它功能包括輸入電壓過低鎖存，自動再充電，電池溫度監控以及充電狀態/充電結束狀態指示等功能。
YB4014采用散熱增強型的8管腳小外形封裝（SOP8）
特性：
鋰電池正負極反接保護功能
輸岀端短路保護，短路后芯片自動停止工作；
獨立的單節磷酸鐵鋰電池充電管理
輸入電壓范圍：4.0V到9.0V
片內功率晶體管
不需要外部阻流二極管和電流檢測電阻
恒壓充電電壓3.6V，也可通過一個外部電阻調節
為了激活深度放電的電池和減小功耗，在電池電壓較低時采用小電流的預充電模式
可設置的持續恒流充電電流可達1A
采用恒流/恒壓/恒溫模式充電，既可以使充電電流最大化，又可以防止芯片過熱
電源電壓掉電時自動進入低功耗的睡眠模式
充電狀態和充電結束狀態雙指示輸出
C/10充電結束檢測
自動再充電
散熱增強型8管腳小外形封裝（SOP8）
產品無鉛，滿足rohs，不含鹵素

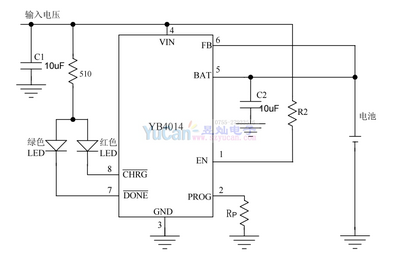

典型應用：
