TP5000 QFN4x4-16 開關式鋰電充電
TP5000X ESOP-8 開關式內置mos 鋰電 磷酸鐵電池充電
主要應用領域：
引腳兼容型號：
TP5000.PDF
TP5000X.PDF
TP5000 開關降壓型2A鋰電池充電芯片
概述：
TP5000是一款開關降壓型單節錳鋰電池/磷酸鐵鋰電池充電管理芯片。其QFN-16超小型封裝與簡單的外圍電路，使得TP5000非常適用于便攜式設備的大電流充電管理應用。同時，TP5000置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控。
TP5000具有寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過外部電阻調整，最大充電電流達2A.TP5000采用頻率800kHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量.TP500內置功率 PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護.TP500的恒流功能，也可以用在2串鋰電池或4串干電池輸入，恒流驅動0.5-7W白光LED。
特性：
單節4.2V錳鋰或3.6V磷酸鐵鋰電池充電
內置功率M0SFET，開關型工作模式，器件發熱少，外圍簡單
可編程充電電流，0.1A--2A
可編程預充電電流，10%-100%
無需外接防倒灌肖特基二極管
寬工作電壓，最大達到9V
兩路LED充電狀態指示
芯片溫度保護，過流保護，欠壓保護
電池溫度保護、短路保護
開關頻率800KHz，可用電感2.2uH-10uH
自動再充電功能
小于1%的充電電壓控制精度
涓流、恒流、恒壓三段充電，保護電池
采用QFN-16 4m*4m超小型封裝

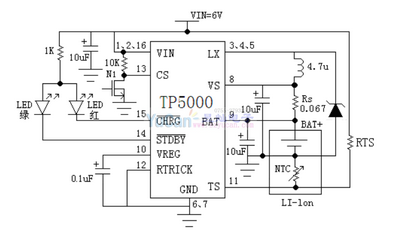

典型應用：
