YB2402系列 SOP-8內置mos 具電流限制 輸出可調 極簡外圍 輸入耐壓32V 輸出電流 2A 2.8A 2.5A 3.2A的高效同步車充降壓IC
昱燦 YB2402E SOP-8 DC-DC同步降壓 30V 3.2A 100%占空比 限流可調

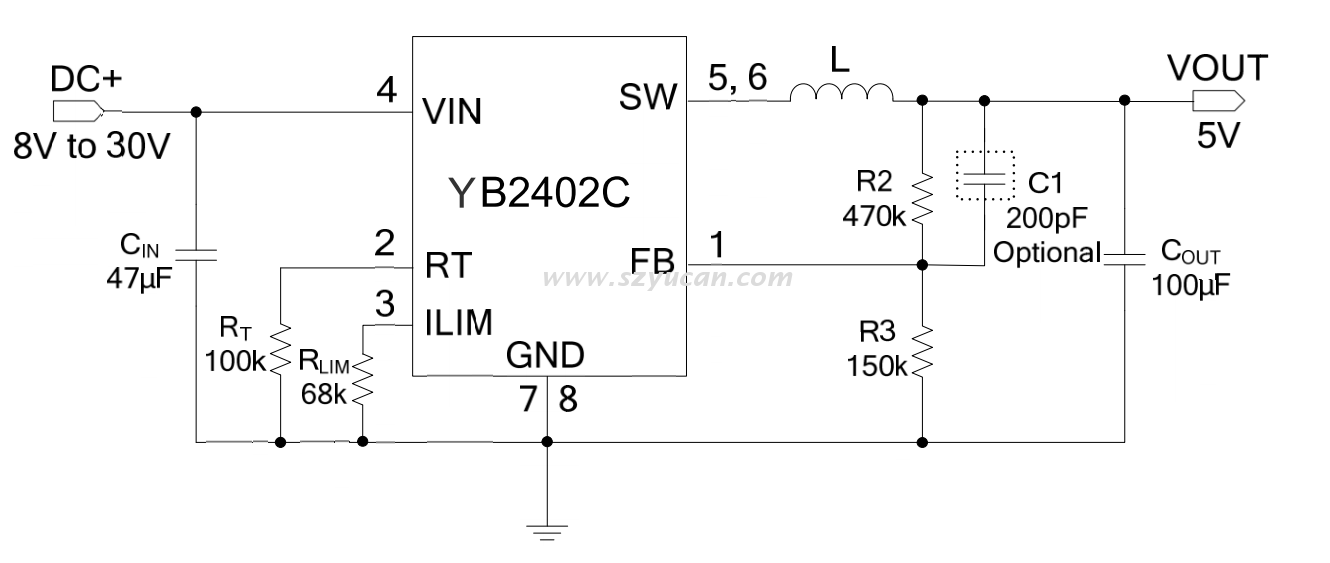

昱燦 YB2402C SOP-8 DC-DC同步降壓 30V 2.5A 限流可調
YB2402系列 主要應用產品領域：
YB2402系列 引腳兼容替代型號：
YB2402系列 系列PDF數據手冊 有不同規格系列,請聯絡業務人員獲取.
昱燦 YB2402E SOP-8 DC-DC同步降壓 30V 3.2A 100%占空比 限流可調
昱燦 YB2402C SOP-8 DC-DC同步降壓 30V 2.5A 限流可調
YB2402系列 主要應用產品領域：
YB2402系列 引腳兼容替代型號：
YB2402系列 系列PDF數據手冊 有不同規格系列,請聯絡業務人員獲取.
| 元件清單: | |||||||||
| 元件名 | 封裝 | 規格 | 元件位 | 元件數 | |||||

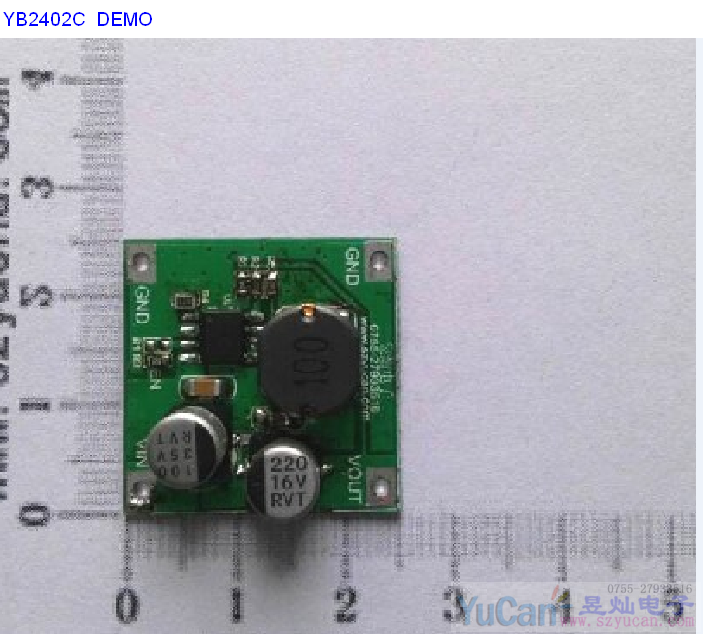

| YB2402測試模塊 | PCBA | 25mm*25mm*9mm | |||||||
| 貼片電容 | 16V 10uF | 1 | |||||||
| 貼片電容 | 35V 10uF | 1 | |||||||
| 貼片固態電容 | 16V 220uF | C5 | 1 | ||||||
| 貼片固態電容 | 35V 100uF | 1 | |||||||
| 貼片電阻 | 0603 | 300K | R3 | 1 | |||||
| 貼片電阻 | 100K | R5 | 1 | ||||||
| 貼片電阻 | 62K | R6 | 1 | ||||||
| 貼片電阻 | 51K | R2 | 1 | ||||||
| 貼片電阻 | 160K | R1 | 1 | ||||||
| 電感 | CD105-10H | 1 | |||||||
| IC | ESOP-8 | YB2402 | 1 | ||||||

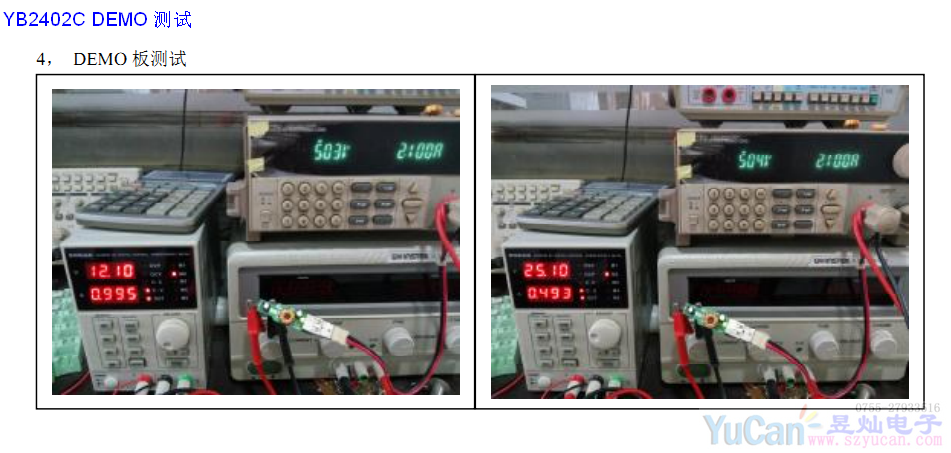

| 性能測試: | |||||||||
| 輸入電壓 | 輸入電流 | 輸出電壓 | 輸出電流 | η效率 | 溫度 (℃) (持續工作5分鐘) | ||||
| Vin〔V〕 | Iin〔mA〕 | Vout〔V〕 | Iout〔mA〕 | % | IC | MOS | 電感 | 二極管 | |
| 12 | 4.97 | ||||||||
| 12.24 | 452 | 4.98 | 1000 | 90.0% | 50℃ | 48℃ | |||
| 12.19 | 910 | 5.05 | 2000 | 91.0% | 58℃ | 53℃ | |||
| 輸出過流保護值：2.7A | |||||||||
| 24 | 860uA | 4.97 | |||||||
| 24.12 | 247 | 4.98 | 1000 | 83.6% | 63℃ | 53℃ | |||
| 24.2 | 468 | 4.93 | 2000 | 87.1% | 79℃ | 66℃ | |||
| 輸出過流保護值：2.5A | |||||||||
| 其他測試： | |||||||||
| 帶載啟動測試： | VIN=24V VOUT=4.97 IOUT=2A 帶載啟動OK | ||||||||
| 輸出短路測試: | VIN=24V 短路電流34mA VIN=12V 短路電流68mA | ||||||||
| 測試條件: 室溫25-27度 | |||||||||
| 以上測試可能根據PCB布局 測試方法 測試儀器等略有差異 故只供參考品應用實測為準. | |||||||||

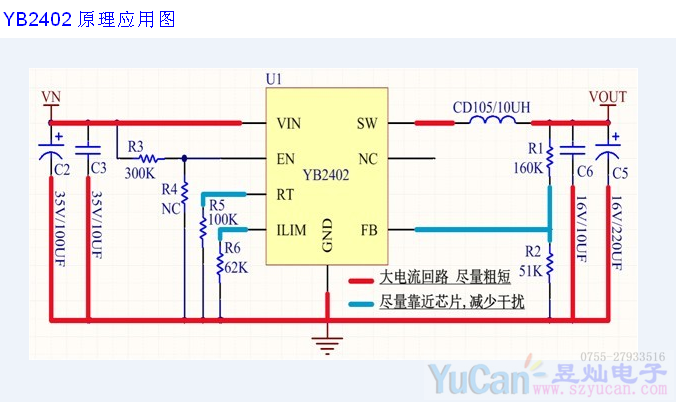

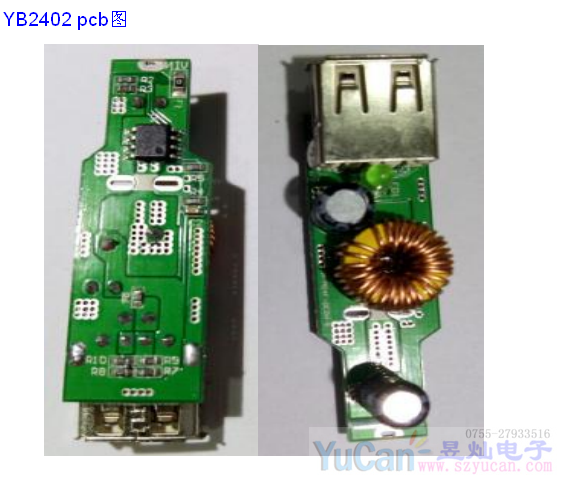

| PCB布局建議： | |||||||||
| 1.電感及輸出電容、反饋電阻要盡最大可能接近IC各功能引腳，減少線路引起的損耗. | |||||||||
| 2.FB端外接的反饋電阻回路要盡量短，并且FB端電阻回路不要通過PCB過孔連接，以減少回路損耗及干擾，此點對升壓效率也有較大影響. | |||||||||
| 3.從IC供電到輸出端大電流環路、要盡最大可能加寬加大PCB板銅泊面積,有利于電路熱量散發,工作穩定. | |||||||||
| 4.EN端控制IC工作與否，請確定EN端的連接狀態. | |||||||||
| 5.電感須使用與之相配的功率電感，根據電路工作電流選擇合適的線徑尺寸. | |||||||||
5， 注意事項
（1） 輸出端電容應用中容量不能太大，建議用 220UF。開關頻率建議用在 130KHZ 以上。FB 腳對輸出正極的電容建議
用 100-220PF。
（2） 由于芯片是內部采樣，輸出限流點的分布會較大一些，建議限流點在設置時要預留一定的余量。不適合對線補和限
流精度要求較高的客戶。
（3） PCB 布局時VIN，GND，SW，VOUT等功率直線盡量要粗，短，直。
（4） FB 腳走線盡量遠離 SW信號，并且取樣走線需要從輸出電容正極接點取。外圍最好使用地線包圍。
（5） 輸入電容要靠近芯片 VIN 和 GND引腳，輸入地，輸出地，芯片地線盡量靠近。
（6） 芯片和電感在布局時最好能錯開放置，芯片第 5，6，7，8 腳散熱焊盤覆銅面積越大越好，以利散熱。
6， EMC 改善措施
（1） Layout：要保證功率環路面積小，地面積大，輸入電容靠近芯片，SW引線盡量短。
（2） 可在 SW到地間加一個吸收電路：10 歐姆+1NF 來吸收開關尖峰。
